EL TELEVISOR DE PANTALLA PLASMA

Una pantalla de plasma (Plasma Display Panel – PDP) es un tipo de pantalla plana habitualmente usada para grandes TV (alrededor de 37 pulgadas o 940 mm.). Consta de muchas celdas diminutas situadas entre dos paneles de cristal que contienen una mezcla de gases nobles (neon y xenon). El gas en las celdas se convierte eléctricamente en plasma el cual provoca que los fósforos emitan luz.





Historia

La pantalla de plasma fue inventada en 1964 en la Universidad de Illinois por Donald L. Bitzer, H. Gene Slottow y el estudiante Robert Willson para el PLATO Computer System. Las pantallas originales eran monocromas (naranja, verde, amarillo) y fueron muy populares al comienzo de los 70 por su dureza y por que no necesitaban ni memoria ni circuitos para actualizar la imagen. A finales de los 70 tuvo lugar un largo periodo de caída en las ventas debido a que las memorias de semiconductores hicieron a las pantallas CRT más baratas que las pantallas de plasma. No obstante, su tamaño de pantalla relativamente grande y la poca profundidad de su cuerpo las hicieron aptas para su colocación en vestíbulos y bolsas de valores.
En 1983, IBM introdujo una pantalla monocroma de 19 pulgadas (483mm) que era capaz de mostrar simultáneamente cuatro sesiones de terminal de la máquina virtual del IBM 3270. Esta fábrica fue trasladada en 1987 a una compañía llamada Plasmaco que había sido fundada recientemente por el doctor Larry F. Weber (uno de los estudiantes del doctor Bitzer) , Stephen Globus y James Kehoe (que era el encargado de planta de IBM).
En 1992, Fujitsu creó la primera pantalla de 21 pulgadas (533mm) a color.
En 1996, Matsushita Electrical Industries (Panasonic) compró Plasmaco, su tecnología y su fábrica americana.
En 1997, Pioneer empezó a vender la primera televisión de plasma al público. Las pantallas de plasma actuales se pueden ver habitualmente en los hogares y son más finas y grandes que sus predecesoras. Su pequeño grosor les permite competir con otros aparatos como los proyectores.
El tamaño de las pantallas ha crecido desde aquella pantalla de 21 pulgadas de 1992. La pantalla de plasma más grande del mundo ha sido mostrada en el Consumer Electronics Show del año 2008 en Las Vegas (U.S.A.) y es una pantalla de 150 pulgadas creada por Panasonic.
Hasta hace poco, su brillo superior, su tiempo de respuesta más rápido, su gran espectro de colores y su mayor ángulo de visión (comparándolas con las pantallas LCD) hicieron de las pantallas de plasma una de las tecnologías de visión para HDTV más populares. Durante mucho tiempo se creyó que la tecnología LCD era conveniente tan sólo para pequeñas televisiones y que no podía competir con la tecnología del plasma en las pantallas más grandes (particularmente de 40 pulgadas en adelante).




Sin embargo, tras esto, los cambios y mejoras en la tecnología LCD han hecho más pequeña esta diferencia. Su poco peso, bajos precios, mayor resolución disponible (lo que es importante para HDTV) y a menudo bajo consumo eléctrico convirtieron a las pantallas LCD en duras competidoras en el mercado de las televisiones. A finales del año 2006 los analistas observaron que las pantallas LCD estaban alcanzando a las de plasma, particularmente en el importante segmento de las pantallas de 40 pulgadas o más dónde los plasmas habían disfrutado de un fuerte dominio un par de años antes. Otra tendencia de la industria es la consolidación de los fabricantes de pantallas de plasma con alrededor de cincuenta marcas disponibles pero solo cinco fabricantes






CARACTERISTICAS GENERALES

Las pantallas de plasma son brillantes (1000 lux o más por módulo), tienen un amplia gama de colores y pueden fabricarse en tamaños bastante grandes, hasta 262 cm de diagonal. Tienen una luminancia muy baja a nivel de negros, creando un negro que resulta más deseable para ver películas. Esta pantalla sólo tiene cerca de 6 cm de grosor y su tamaño total (incluyendo la electrónica) es menor de 10 cm. Los plasmas usan tanta energía por metro cuadrado como los televisores CRT o AMLCD. El consumo eléctrico puede variar en gran medida dependiendo de qué se esté viendo en él. Las escenas brillantes (como un partido de fútbol) necesitarán una mayor energía que las escenas oscuras (como una escena nocturna de una película). Las medidas nominales indican 400 vatios para una pantalla de 50 pulgadas. Los modelos relativamente recientes consumen entre 220 y 310 vatios para televisores de 50 pulgadas cuando se está utilizando en modo cine. La mayoría de las pantallas están configuradas con el modo “tienda” por defecto y consumen como mínimo el doble de energía que con una configuración más cómoda para el hogar.
El tiempo de vida de la última generación de pantallas de plasma está estimado en unas 60.000 horas (o 27 años a 6 horas de uso por día) de tiempo real de visionado. En concreto, éste es el tiempo de vida medio estimado para la pantalla, el momento en el que la imagen se ha degradado hasta la mitad de su brillo original. Se puede seguir usando pero se considera el final de la vida funcional del aparto.
Los competidores incluyen a CRT, OLED, AMLCD, DLP, SED-tv, etc. La principal ventaja de la tecnología del plasma es que pantallas muy grandes pueden ser fabricadas usando materiales extremadamente delgados. Ya que cada píxel es iluminado individualmente, la imagen es muy brillante y posee un gran ángulo de visión.






DETALLES FUNCIONALES

Los gases xenon y neon en una televisión de plasma están contenidos en cientos de miles de celdas diminutas entre dos pantallas de cristal. Los electrodos también se encuentran “emparedados” entre los dos cristales, en la parte frontal y posterior de las celdas. Ciertos electrodos se ubican detrás de las celdas, a lo largo del panel de cristal trasero y otros electrodos, que están rodeados por un material aislante dieléctrico y cubiertos por una capa protectora de óxido de magnesio, están ubicados en frente de la celda, a lo largo del panel de cristal frontal. El circuito carga los electrodos que se cruzan en cada celda creando diferencia de voltaje entre la parte trasera y la frontal y provocan que el gas se ionice y forme el plasma. Posteriormente, cuando los iones del gas corren hacia los electrodos y colisionan se emiten fotones.
En una pantalla monocroma es posible mantener el estado ionizado mediante la aplicación de un voltaje de bajo nivel a todos los electrodos verticales y horizontales, incluso cuando el voltaje iónico ha sido retirado. Para borrar una celda se elimina todo el voltaje de un par de electrodos. Este tipo de pantallas tiene memoria inherente y no usa fósforos. Se añade una pequeña cantidad de nitrógeno al neón para incrementar la histéresis.
En las pantallas a color, la parte trasera de cada celda es cubierta con un fósforo. Los fotones ultravioletas emitidos por el plasma excitan esos fósforos y emiten luz de colores. La operación de cada una de las celdas se puede comparar con la de una lámpara fluorescente.
Cada pixel está compuesto por tres celdas separadas (subpixeles), cada una con fósforos de diferentes colores. Un subpixel tiene un fósforo con luz de color rojo, otro subpixel tiene un fósforo con luz de color verde y el otro subpixel lo tiene con luz de color azul. Estos colores se mezclan para crear el color final del píxel de forma análoga a como se hace en los “triads” de las máscaras de sombras de los CRT. Variando los pulsos de la corriente que fluye a través de las diferentes celdas miles de veces por segundo, el sistema de control puede incrementar o reducir la intensidad del color de cada subpixel para crear billones de combinaciones diferentes de rojo, verde y azul. De esta forma, el sistema de control es capaz de producir la mayoría de los colores visibles. Las pantallas de plasma usan los mismos fósforos que los CRTs, lo cual explica la extremadamente precisa reproducción del color.


RATIO DE CONTRASTE


El ratio de contraste es la diferencia entre la parte más brillante de la imagen y la más oscura, medida en pasos discretos, en un momento dado. Generalmente, cuanto más alto es el ratio de contraste más realista es la imagen. Los ratios de contraste para pantallas de plasma se suelen anunciar de 20.000:1. Esta es una ventaja importante del plasma sobre otras tecnologías de visualización. Aunque no hay ningún tipo de directriz en la industria acerca de cómo informar sobre el ratio de contraste, la mayoría de los fabricantes siguen o bien el estándar ANSI o bien realizan tests “full-on-full-off”. El estándar ANSI usa un patrón para el test de comprobación a través del cuál los negros más oscuros y los blancos más luminosos son medidos simultáneamente, logrando la clasificación más realista y exacta. Por el otro lado, un test “full-on-full-off” mide el ratio usando una pantalla de negro puro y otra de blanco puro, lo que consigue los valores más altos pero no representa un escenario de visualización típico. Los fabricantes pueden mejorar artificialmente el ratio de contraste obtenido incrementando el contraste y el brillo para lograr los valores más altos en los test. Sin embargo, un ratio de contraste generado mediante este método sería engañoso ya que la imagen sería esencialmente imposible de ver con esa configuración. Se suele decir a menudo que las pantallas de plasma tienen mejores niveles de negros (y ratios de contraste), aunque tanto las pantallas de plasma como las LCD tienen sus propios desafíos tecnológicos. Cada celda de una pantalla de plasma debe ser precargada para iluminarla (de otra forma la celda no respondería lo suficientemente rápido) y esa precarga conlleva la posibilidad de que las celdas no logren el negro verdadero. Algunos fabricantes han trabajado duro para reducir la precarga y el brillo de fondo asociado hasta el punto en el que los niveles de negro de los plasmas modernos comienzan a rivalizar con los CRT. Con la tecnología LCD, los pixeles negros son generados por un método de polarización de la luz y son incapaces de ocultar completamente la luz de fondo subyacente.
Un defecto de la tecnología de plasma es que si se utiliza habitualmente la pantalla al nivel máximo de brillo se reduce significativamente el tiempo de vida del monitor. Por este motivo, muchos consumidores usan una configuración de brillo muy por debajo del máximo, pero que todavía sigue siendo más brillante que las pantallas CRT.

EFECTOS DE PANTALLA QUEMADA

En las pantallas electrónicas basadas en fósforo (incluyendo televisiones de rayos catódicos y de plasma), una exposición prolongada de una imagen estática durante mucho tiempo puede provocar que los objetos que se muestren en ella queden marcados en la pantalla durante un tiempo. Esto es debido al hecho de que los compuestos de fósforo que emiten la luz pierden su luminosidad con el uso. Como resultado, cuando ciertas áreas de la pantalla son usadas más frecuentemente que otras, a lo largo del tiempo las áreas de baja luminosidad se vuelven visibles a simple vista, esto se conoce como pantalla quemada. Un síntoma muy común es que la calidad de la imagen disminuye gradualmente conforme a las variaciones de luminosidad que tienen lugar a lo largo del tiempo, resultando una imagen con aspecto “embarrado”
Las pantallas de plasma por el contrario no suelen sufrir el denominado “efecto fantasma” típico de las pantallas LCD. Esto es así gracias a sus bajos tiempos de respuesta ligados a la combustión casi instantánea de los fósforos. En caso de sufrirlo, este efecto es transitorio y se termina en el momento en que se apaga la pantalla o se cambia de canal.


CONSTRUCCION DE UN NEUMATICO

Un neumático (del griego πνευματικός, relativo al pulmón, por el aire que lleva), también denominado cubierta en algunas regiones, es una pieza toroidal de caucho que se coloca en las ruedas de diversos vehículos y máquinas. Su función principal es permitir un contacto adecuado por adherencia y fricción con el pavimento, posibilitando el arranque, el frenado y la guía.
Los neumáticos generalmente tienen hilos que los refuerzan. Dependiendo de la orientación de estos hilos, se clasifican en diagonales o radiales. Los de tipo radial son el estándar para casi todos los automóviles modernos.




Historia
En 1887, el veterinario e inventor escocés, John Boyd Dunlop, desarrolló el primer neumático con cámara de aire para el triciclo que su hijo de nueve años de edad usaba para ir a la escuela por las calles bacheadas de Belfast. Para resolver el problema del traqueteo del triciclo, Dunlop infló unos tubos de goma con una bomba de aire para inflar balones. Después envolvió los tubos de goma con una lona para protegerlos y los pegó sobre las llantas de las ruedas del triciclo. Hasta entonces, la mayoría de las ruedas tenían llantas con goma maciza, pero los neumáticos permitían una marcha notablemente más suave. Desarrolló la idea y patentó el neumático con cámara el 7 de diciembre de 1888. Sin embargo, dos años después de que le concedieran la patente, Dunlop fue informado oficialmente de que la patente fue invalidada por el inventor escocés Rober William Thomson, quien había patentado la idea en Francia en 1846 y en Estados Unidos en 1847.[1] Dunlop ganó una batalla legal contra Robert William Thomson y revalidó su patente.
El desarrollo del neumático con cámara de Dunlop llegó en un momento crucial durante la expansión del transporte terrestre, con la construcción de nuevas bicicletas y automóviles.

Tipos de neumáticos

Por su construcción existen dos tipos de neumáticos:

Diagonales: en su construcción las distintas capas de material se colocan de forma diagonal, unas sobre otras. Actualmente esta en desuso.



Radiales: en esta construcción las capas de material se colocan unas sobre otras en linea recta, sin sesgo. Este sistema permite dotar de mayor estabilidad y resistencia a la cubierta.
Igualmente y según su uso de cámara tenemos:
Neumáticos tubetype: aquellos que usan cámara y una llanta específica para ello. No pueden montarse sin cámara. Se usan en algunos 4x4, y vehículos agrícolas.
Neumáticos tubeless: estos neumáticos no emplean cámara. Para evitar la pérdida de aire los flancos de la cubierta se "pegan" a la llanta durante el montaje, por lo que la llanta debe ser específica para estos neumáticos. Se emplea prácticamente en todos los vehículos.




Estructura de los neumáticos.

El conjunto total de los elementos que forman la rueda está integrado por llanta, cubierta y otra serie de elementos que pueden concurrir o no, tales como, cámara, protector, pestaña y aro del cierre, dependiendo del tipo de rueda.La llanta es el elemento metálico que mediante un perfil adecuado, soporta y sirve de apoyo a la cubierta, uniéndola al vehículo. Estas vienen definidas por su perfil. En él, podemos diferenciar varios elementos, por un lado, la pestaña sobre la que va apoyado el talón de la cubierta. De la altura de la pestaña, dependerá el buen funcionamiento de¡ vehículo, ya que si es muy baja en comparación con la sección del neumático, al entrar en una curva, éste se deformaría excesivamente; si por el contrario fuese demasiado alta, transmitiría al vehículo, todas las irregularidades del terreno, ya que no permitiría la flexibilidad de los flancos del neumático.




A la parte de la llanta sobre la que apoya el talón de la cubierta, se le denomina asiento. Este puede ser plano, o estar inclinado según un determinado ángulo. La distancia comprendida entre los dos vértices formados por los asientos del talón y las pestañas, es la que determina la anchura de la llanta.La cubierta es la parte más resistente del neumático, y está formada por la carcasa, la banda de rodamiento, los talones y los flancos.La carcasa es la que soporta la presión de inflado y los esfuerzos exteriores del neumático. Su exterior se encuentra revestido de goma, y embutidas dentro de ésta, hay varías capas de tejido, el número de éstas, dependerá de la clase de cubierta y del fin a que se vaya a destinar la misma. Su capacidad de carga, depende de este número de capas, así como de su disposición y de su resistencia.



La zona que contacta con el suelo es la banda de rodamiento. Esta aporta al neumático gran parte de sus características, tales como adherencia, tracción, resistencia al desgaste, etcétera. Además tiene un perfil que le permite transmitir al terreno, todas las fuerzas periféricas. Su composición está realizada a base de una mezcla de caucho, que le confiere una buena resistencia a la abrasiónEsta banda de rodamiento, debe asegurar la adherencia del vehículo a la carretera, independientemente del estado del suelo, además de permitir la transmisión de los esfuerzos de tracción y frenado, evitando así los deslizamientos.Los talones permiten que la cubierta se ajuste a la llanta metálica. Estos se consigue mediante el montaje de unos aros de acero, que impiden a la cubierta extenderse.Los flancos están situados entre los talones y la banda de rodamiento, y son los encargados de absorber todo tipo de flexiones, tanto verticales como laterales.


De su mayor o menor rigidez dependerá el grado de confort.La estructura de los neumáticos con o sin cámara es muy parecida. En la actualidad, muchos de los vehículos calzan neumáticos sin cámara, también denominados «tubeless». Son muchas las ventajas que presentan este tipo de neumáticos frente al convencional: en caso de pinchazo, la pérdida de aire es mucho más lenta, y además es más fácil de montar que un neumático con cámara.La cámara está formada por un anillo de goma delgada y elástica que, una vez que se ha hinchado, se adhiere contra la superficie interna de la cubierta y contra la llanta o el protector. El aire es introducido a presión en el interior de ésta a través de una válvula que se encuentra adherida a la misma. Las cámaras van marcadas por el fabricante, indicando además de su nombre, un código de identificación con el tamaño del neumático que se puede montar.





El protector o flap, es la parte que protege la cámara de los roces contra llanta.A través de la válvula es posible controlar a voluntad, la entrada, salida o permanencia del aire en el interior del neumático. La elección del tipo de válvula se hará en función de la llanta o rueda y de las características del conjunto buje-tambor de freno del vehículo. En el caso de neumáticos «tubeless», las válvulas se ajusta a la llanta mediante una arandela de hermeticidad y una tuerca.

Se denomina escultura el dibujo que presenta la banda de rodarniento.La estructura de la cubierta es la parte interior de la misma y puede ser: diagonal, diagonal cinturada, y radial. La primera presenta como característica que la carcasa está compuesta por varias lonas superpuestas y cruzadas; la segunda añade a la anterior en la cima dos o tres lonas de armazón, y la radial presenta una sola lona de carcasa con aros circulares con lonas de armazón en la cima con lo que se consigue que el flanco y la banda de rodamiento sean independiente dientes.
La goma empleada en la elaboración de, las cubiertas es una mezcla de diversos cauchos. Los comúnmente empleados son: El caucho natural, los polisiprenos de síntesis, copolímeros de butadieno-estireno, polibutadieno, el caucho butil. Todos ellos son polímeros que tienen como característica común poseer moléculas de dimensiones elevadas, obtenidas por adición o condensación. Su posibilidad de alcanzar grandes deformaciones y una vez desaparecido el esfuerzo que las provocó, recuperar la forma, los hace ideales en cualquier empleo en que se precise una gran flexibilidad.Los fabricantes juegan con la composición de las mezclas para conseguir las características, naturalmente variando aquélla se puede modificar la tendencia de un neumático. Es opinión común que con goma blanda se consigue una mayor adhesión, pero no es verdad más que en una pequeña parte, la estructura del neumático es la que marca definitivamente y la calidad de esta goma no debe más que acomodarse a las cualidades de esta estructura.De otro lado, hay que resaltar, que con las radiales se han cubierto varios objetivos:



Una huella de pisada uniforme dimensionalmente en todos los sentidos, característica ésta muy importante con las suspensiones modernas, en las que la rueda adquiere diversos ángulo con respecto al suelo, todo esto es consecuencia de la menor deformabilidad de la banda de rodadura. En segundo lugar, una flexibilidad de flancos excelente que mejora el confort y absorbe mucha de la energía que tiende a desplazar el vehículo lateralmente. En tercer lugar, paredes de flancos más delgadas y por tanto una mejor evacuación del calor, trae como consecuencia directa una mayor longevidad de los neumáticos.

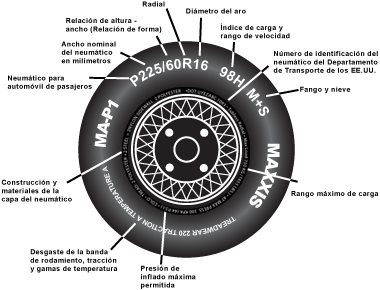

Las dimensiones de los neumáticos se representan de la siguiente forma
205/ 55 / 16 - 91 W




Dónde:

El primer número identifica el ancho de sección (de pared a pared) de la cubierta, expresado en milímetros.

El segundo número es el perfil, o altura del lado interior de la cubierta y se expresa en el porcentaje del ancho de cubierta que corresponde al flanco o pared de la cubierta. En algunas cubiertas se prescinde del mismo, considerando que equivale a un perfil 80.

El tercer número es el diámetro de la circunferencia interior del neumático en pulgadas, o también, el diámetro de la llanta sobre la que se monta.

El cuarto número indica el índice de carga del neumático. Este índice se rige por unas tablas en que se recogen las equivalencias en kg del mismo. En el ejemplo el índice "91" equivale a 615 kg por cubierta.

Finalmente la letra indica la velocidad máxima a la que el neumático podra circular sin romperse o averiarse. Cada letra equivale a una velocidad y en el ejemplo el código W supone una velocidad de hasta 270 km/h.

Reciclaje
El reciclaje de los neumáticos es uno de los problemas de primer orden para el ambiente.
Hoy en día, la industria del renovado ha logrado tener avances significativos en el proceso de reciclaje de los neumáticos, logrando excelentes compuestos de hule que consiguen el mayor aprovechamiento de la carcasa o casco.




Pero el secreto en el reciclaje de los neumáticos todavía depende en un 80% del cuidado que se le de en su primer periodo de utilización. También es muy importante el proceso de inspección de la carcasa o casco. Actualmente existen equipos muy sofisticados que permiten detectar fallas o defectos en la carcasa invisibles para el ojo humano, tales como las separaciones internas entre pliegos, las cuales actualmente pueden ser detectadas con un aparato de pruebas no destructivas por Shearografia. Esta tecnología se ha vuelto casi imprescindible en la industria del renovado de neumáticos ya que permite detectar, sin raspar la carcasa, separaciones internas originadas por reparaciones mal hechas, baja presion, exceso de carga, etc.
Los principales cuidados que se deben procurar en una cubierta nueva para que esta tenga un reciclaje óptimo son: presión adecuada, buena aplicación y no rebasar los límites de carga para los que fue diseñada.
